Установка предназначена для комплексных геофизических работ, поиска карстовых полостей, оценки карстоопасности, расчленения геологического разреза.
В комплект входит:
- Зонд вертикальный инклинометрический и зонд-пустышка, длина кабеля не менее 100 м
- Зонд спиралеметрический
- Катушка с кабелем и встроенным модулем беспроводной связи B.R.A.IN

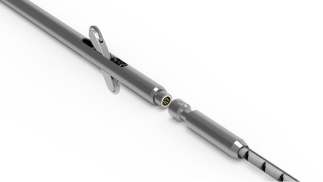

Инклинометрический зонд измеряет отклонения от вертикали внутри вертикальной обсадной трубы. Это дает возможность контролировать поперечные смещения грунта.
Зонд инклинометра оснащен двухосным компенсационным сервоакселеметром с диапазоном ± 30°, который обеспечивает высокий уровень точности, долговечность и быстрый отклик.
Характеристики инклинометрического зонда
| Диапазон измерений | ± 30° от вертикали |
| Нелинейность | 0,02% FS |
| Гистерезис для ± 90° | 0,06% FS |
| Повторяемость | 0,01% FS |
| Рабочая температура | -20°С … +70°С |
| Точность системы | ±4 мм на 30 м |
Зонд используется для определения реального азимута обсадной трубы инклинометра после установки. Этот Зонд обеспечивает измерения, которые могут использоваться для коррекции данных из скрученных ОТ.
Характеристики спиралеметрического зонда
| Диапазон измерений | ± 5° на длине зонда |
| Разрешение | 10 мВ |
| Точность | ˂ 0,5% FS |
| Диаметр | 28 мм |
| Длина (без разъема) | 1263 мм |

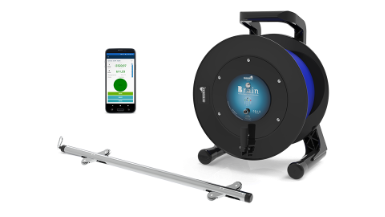

Система B.R.A.IN (скважинная считывающая матрица для инклинометров) в основном состоит из приложения BRAIN APP, совместимого с мобильными операционными системами Android и iOS, цифрового зонда инклинометра (вертикального и/или горизонтального) и катушки Bluetooth с кабелем управления.
Электронный считыватель встроен в барабан, а беспроводной протокол BLE (Bluetooth Low Energy) обеспечивает быструю и безопасную связь с устройством управления при очень низком потреблении батарей.
Характеристики системы B.R.A.IN
| Тип датчика | Прочный датчик с низким уровнем шума |
| Точность показаний | Высокая точность показаний |
| Исполнение датчика | Доступен с вертикальным или горизонтальным цифровым МЭМС-датчиком |
| Длина зонда | Доступен с длиной зонда 500 и 1000 мм |
| Тип кабеля | Выбор тяжелого или легкого кабеля |
| Мобильное приложение | Приложение доступно в магазине приложений для операционных систем Android и iOS |
